Accordo Partnership fra EPSON e FC

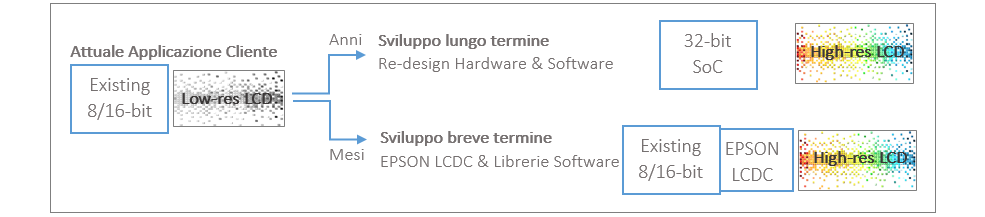

Uno degli obiettivi principali della partnership è quello di assistere i nostri clienti nello sviluppo Hardware e Software di pilotaggio grafico durante la fase di upgrade del display (mono => color, bassa risoluzione => alta risoluzione…), senza la necessità di cambiare la CPU in uso nella propria applicazione, risparmiando tempo e denaro.

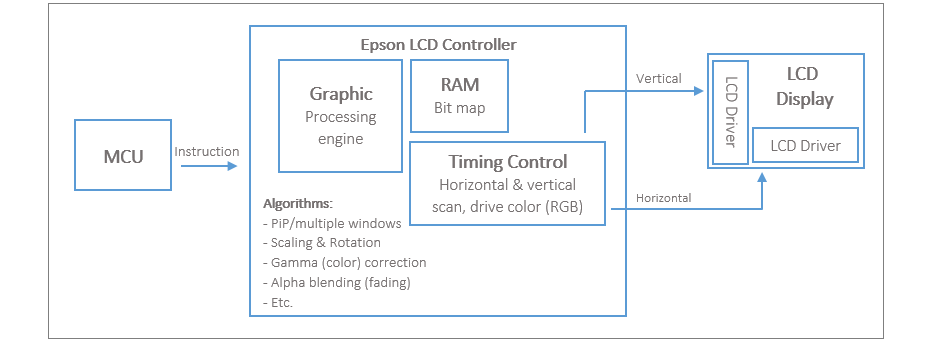

Funzione del LCDC Controller (LCDC)

Un LCDC riceve dalla CPU host un'immagine da visualizzare (bitmap) come input ed emette a sua volta dati e segnali di temporizzazione al modulo LCD nel formato e con la velocità dei dati richiesti da quest'ultimo. La velocità di trasmissione dati è determinata dal frame rate (chiamato anche refresh rate -frequenza di aggiornamento-) del modulo LCD.

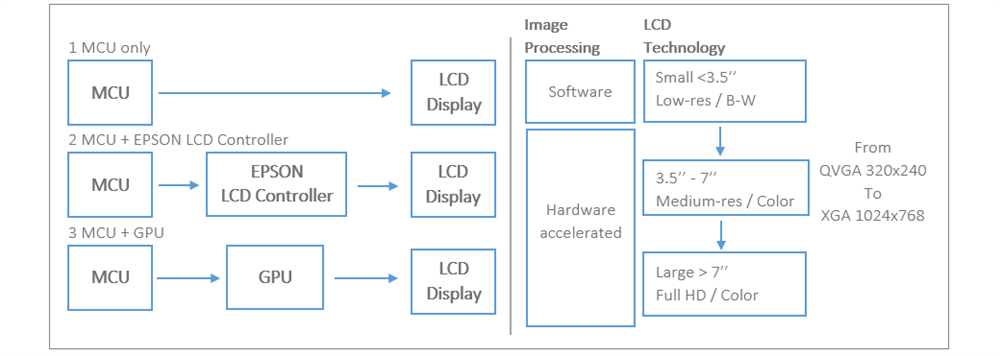

 Configurazioni Applicative

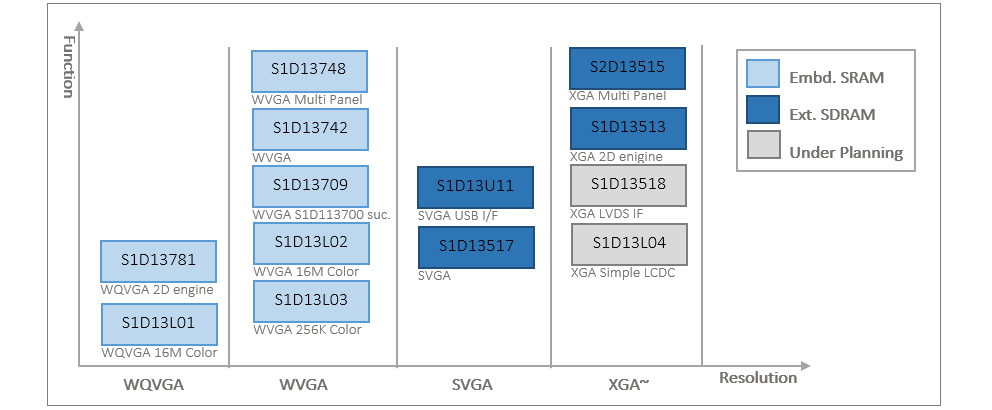

Line-up dei LCDC disponibili

EPSON LCDC Valori Aggiunti

• Hardware Acceleration: Possibilità di fare un upgrade della propria applicazione mantenendo la stessa MCU / Efficienza totale del sistema
• Shorter time-to-market: EPSON LCDC + Librerie Software
• Power saving: La MCU può andare in Sleep Mode mentre il LCDC mantiene il display attivo: Risparmio energetico fino al 92%

Caratteristiche principali del LCD Graphic Controller

Caratteristiche base:

• Rotation: Possibilità di cambiare orientamento del pannello (Portrait <-> Landscape) senza dover cambiare l'LCD
• PiP (Picture in Picture): Possibilità di fare collage di più immagini (MAIN + PIP1 + PIP2 = 3 layers)
• Alpha Blending: Possibilità di miscelare due immagini utilizzando un valore alfa programmabile
• Transparency: Possibilità di sovrapporre due immagini e di rendere trasparente alcune aeree di una o dell'altra
• Gamma Correction (Color gamut): Possibilità di utilizzare un Correttore di Gamma per poter regolare i differenti valori di ogni LCD

Caratteristiche superiori:

• Scaling: Possibilità di regolare il rapporto orizzontale/verticale dell'immagine
• BitBLT (2D Engine): Possibilità di eseguire una funzione booleana sui dati pixel (OR > EPSON / AND > LCDC / XOR > EPSON+LCDC) & Possibilità di modificare un colore tramite un unico comando
• Sprite Engine: Possibilità di ruotare arbitrariamente l'immagine

Supporto tecnico di FC

• LCDC Portfolio Overview
• LCDC Selection Assistance
• Datasheet
• Evaluation board
• User manual
• Driver for Windows
• Demo software
• Ecc…
