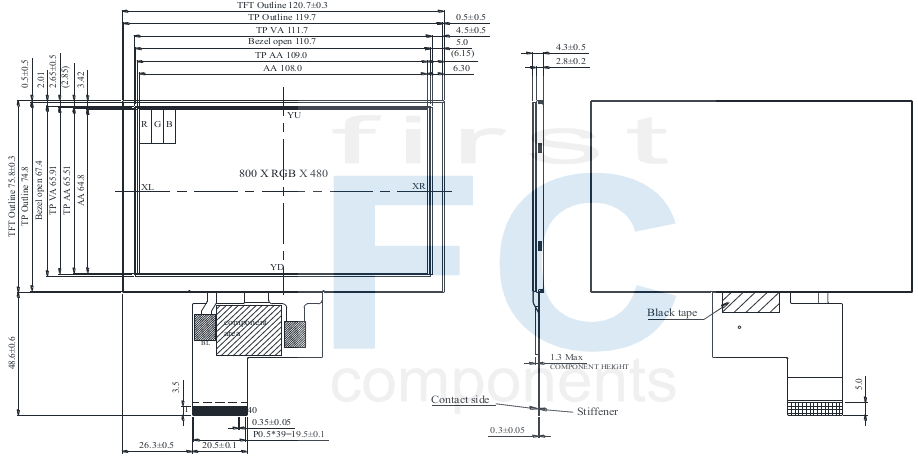

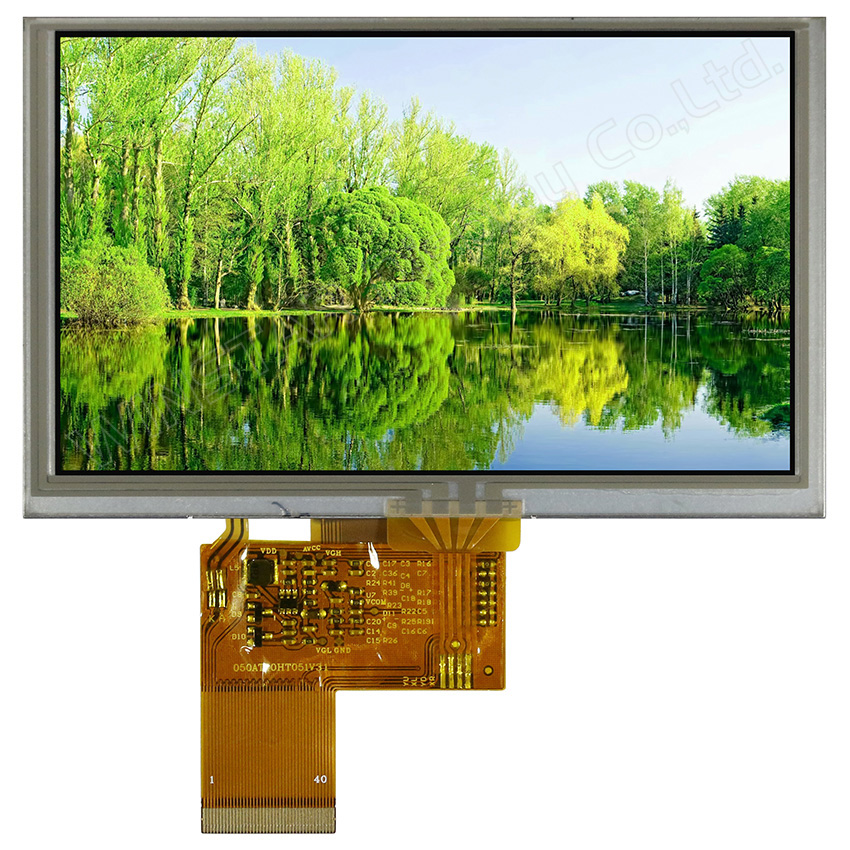

LCM PIN Definition
FPC Connector is used for the module electronics interface.
Pin
Symbol
Function
Remark
1
VLED-
Power for LED backlight (Cathode)
2
VLED+
Power for LED backlight (Anode)
3
GND
Power Ground
4
VDD
Power Voltage
5
R0
Red data (LSB)
6
R1
Red data
7
R2
8
R3
9
R4
10
R5
11
R6
12
R7
Red data (MSB)
13
G0
Green data (LSB)
14
G1
Green data
15
G2
16
G3
17
G4
18
G5
19
G6
20
G7
Green data(MSB)
21
B0
Blue data(LSB)
22
B1
Blue data
23
B2
24
B3
25
B4
26
B5
27
B6
28
B7
Blue data(MSB)
29
30
CLK
Sample clock
31
DISP
Display on/off
32
NC
No connection
33
34
DE
Data input enable
35
36
37
XR
Right electrode
38
YD
Bottom electrode
39
XL
Left electrode
40
YU
Top electrode
