Sfide dei TFT LCD in ambienti a freddo estremo

In condizioni di temperatura estremamente basse, come –40°C, i display TFT LCD soffrono spesso di un degrado delle prestazioni dovuto alla lenta risposta dei cristalli liquidi e alle variazioni delle proprietà dei materiali. Questi fenomeni possono causare una risposta dell’immagine rallentata, una riduzione del contrasto o persino il mancato avvio del display.

Le sfide legate alle basse temperature non sono limitate alle applicazioni di ricerca polare. Nei mercati reali, esse si riscontrano comunemente nelle seguenti aree:

      1. Nord America: Canada settentrionale, Alaska e regioni del nord degli Stati Uniti, oltre ad aree ad alta quota soggette a lunghi periodi di freddo invernale.
      2. Europa: Paesi nordici (Norvegia, Svezia, Finlandia), Islanda e altre regioni ad alta latitudine o alpine.
      3. Asia: Hokkaido e altre regioni fredde del Giappone, dove le apparecchiature outdoor devono funzionare in modo affidabile durante l’inverno.

Per le apparecchiature industriali da esterno, i sistemi di trasporto, le infrastrutture energetiche e i dispositivi di automazione, garantire il corretto funzionamento dei TFT LCD in ambienti a bassa temperatura è diventato un fattore critico nella progettazione dei sistemi.

Attraverso soluzioni di riscaldamento a livello di modulo display, come film riscaldanti ITO e vetro riscaldante ITO, il funzionamento dei TFT LCD in ambienti a freddo estremo può essere efficacemente supportato, affrontando le problematiche legate all’avviamento, alle prestazioni di risposta e alla condensa nelle applicazioni outdoor e industriali.

Figura 1. Confronto Heater OFF / Heater ON a –40°C

Limitazioni dei TFT LCD industriali a basse temperature

La maggior parte dei display TFT LCD di grado industriale è specificata per un intervallo di temperatura operativa standard fino a circa –20°C / –30°C. Quando la temperatura ambiente scende al di sotto di questo intervallo, possono verificarsi i seguenti problemi:

      1. Riduzione significativa della velocità di risposta dei cristalli liquidi
      2. Persistenza dell’immagine e latenza del display

Per applicazioni che richiedono un funzionamento prolungato a –30°C o persino –40°C, i moduli display standard potrebbero non soddisfare i requisiti applicativi. Sono quindi necessari design di riscaldamento aggiuntivi per mantenere il modulo display entro un intervallo di temperatura operativa controllabile.

Soluzioni display per basse temperature: tecnologie di riscaldamento TFT LCD

Per supportare il funzionamento dei TFT LCD in ambienti a freddo estremo, vengono comunemente adottate soluzioni di riscaldamento integrate a livello di modulo display. Queste soluzioni possono essere suddivise in tre principali tipologie:

      1. PET Heating Pad
      2. ITO Heating Film
      3. ITO Heating Glass

Ogni soluzione differisce per configurazione strutturale, prestazioni ottiche e affidabilità a lungo termine, rendendola adatta a diversi tipi di display e scenari applicativi.

PET Heating Pad

I PET heating pad utilizzano tipicamente materiali conduttivi in lega di rame per convertire la corrente elettrica in energia termica.

Questo metodo di riscaldamento è comunemente applicato ai display monocromatici TN / STN ed è solitamente posizionato sotto il modulo di retroilluminazione. Il calore generato viene trasferito attraverso il sistema di backlight allo strato di cristalli liquidi, migliorando la mobilità molecolare e consentendo un avvio affidabile e un funzionamento stabile del display in ambienti a bassa temperatura.

Caratteristiche principali:

      1. Adatto a display monocromatici TN / STN
      2. Struttura semplice con costo relativamente contenuto
      3. Indicato per applicazioni con contenuti di visualizzazione limitati

ITO Heating Film

Il film riscaldante ITO è utilizzato principalmente nei display TFT LCD a colori. Il suo materiale principale, l’ossido di indio e stagno (ITO), offre una conducibilità trasparente con una trasmittanza luminosa tipica di circa l’85%.

Il film riscaldante ITO è generalmente integrato tra il pannello LCD e il vetro di copertura. Quando viene applicata una tensione DC, la resistenza elettrica dello strato ITO genera calore, consentendo al modulo display di mantenere una temperatura operativa adeguata in ambienti a bassa temperatura senza influire in modo significativo sulla luminosità o sulla qualità dell’immagine.

Questa soluzione consente di:

      1. Migliorare il comportamento di avviamento a basse temperature e ridurre la latenza del display.
      2. Ridurre il rischio di appannamento e condensa.
      3. Migliorare le prestazioni del display a basse temperature mantenendo la qualità ottica.

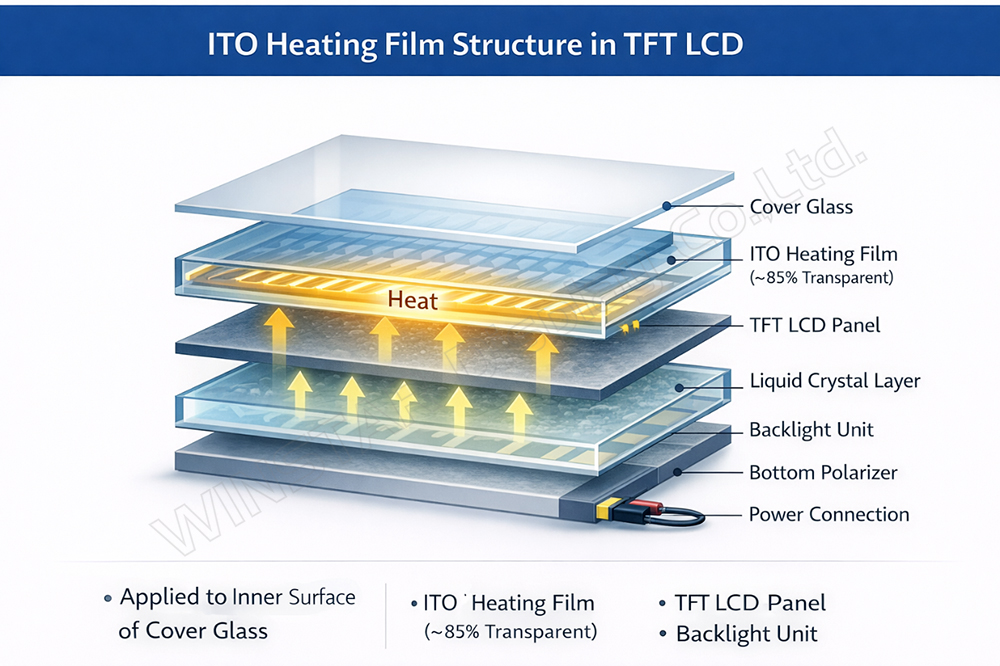

Figura 2. Struttura TFT LCD con film riscaldante ITO

ITO Heating Glass

Il vetro riscaldante ITO segue un concetto strutturale simile a quello del film riscaldante ITO, con la principale differenza che lo strato conduttivo ITO viene depositato direttamente sul substrato in vetro.

Rispetto al film riscaldante ITO, il vetro riscaldante ITO offre diversi vantaggi:

      1. Maggiore trasmittanza luminosa (circa 90%)
      2. Migliore resistenza alle alte temperature e agli stress ambientali
      3. Prestazioni superiori nelle valutazioni di affidabilità a lungo termine

Questa soluzione è particolarmente adatta per applicazioni TFT LCD a colori che richiedono un’elevata qualità dell’immagine e un’affidabilità operativa nel lungo periodo.

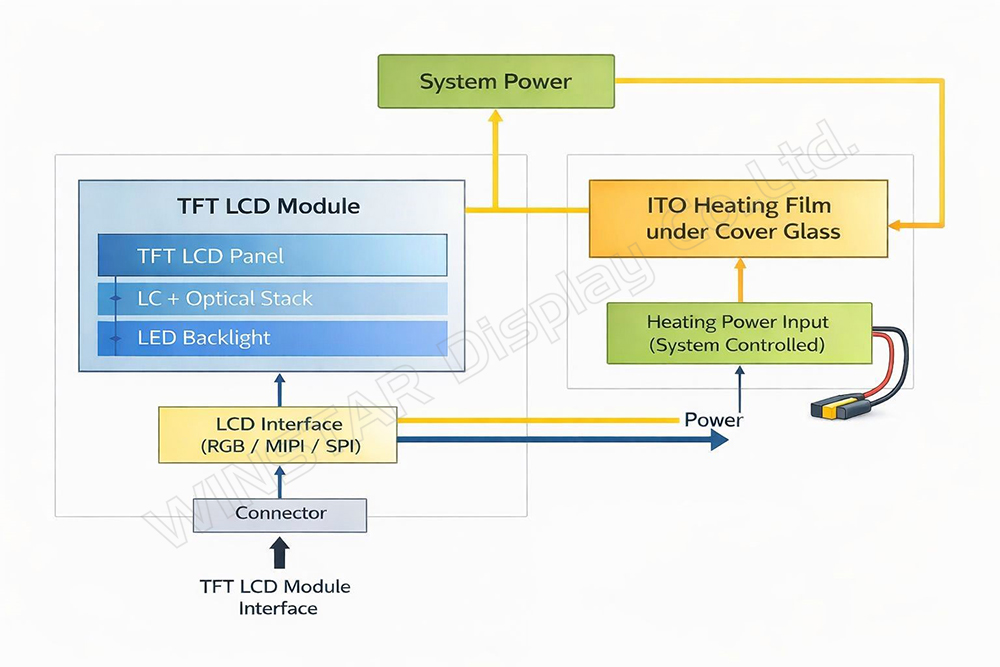

Figura 3. Diagramma a blocchi funzionale del vetro riscaldante ITO

Prestazioni anti-appannamento e anti-condensa

In ambienti freddi e ad alta umidità, le superfici dei display sono soggette a fenomeni di appannamento o condensa causati dalle differenze di temperatura. Integrando film riscaldanti o vetri riscaldanti, la temperatura della superficie del display può essere mantenuta al di sopra del punto di rugiada, riducendo efficacemente la formazione di condensa e garantendo una visibilità chiara anche in condizioni ambientali severe.

Questa caratteristica è particolarmente importante per le apparecchiature outdoor che operano durante l’inverno nelle regioni settentrionali e ad alta quota degli Stati Uniti, così come in Giappone, nel Nord Europa e nelle aree costiere fredde e umide.

Figura 4. Confronto delle prestazioni anti-appannamento e anti-condensa
(Film riscaldante ITO vs. vetro riscaldante ITO)

Confronto tra le soluzioni di riscaldamento

Dati di test e validazione delle prestazioni

Secondo i risultati dei test interni di WINSTAR, a tensione fissa e in condizioni di prova standard, il film riscaldante ITO è in grado di aumentare la temperatura del modulo display TFT di circa 20°C in circa 240 secondi.

Prestazioni di visualizzazione costanti vengono mantenute sia in condizioni ambientali standard sia in ambienti a bassa temperatura.

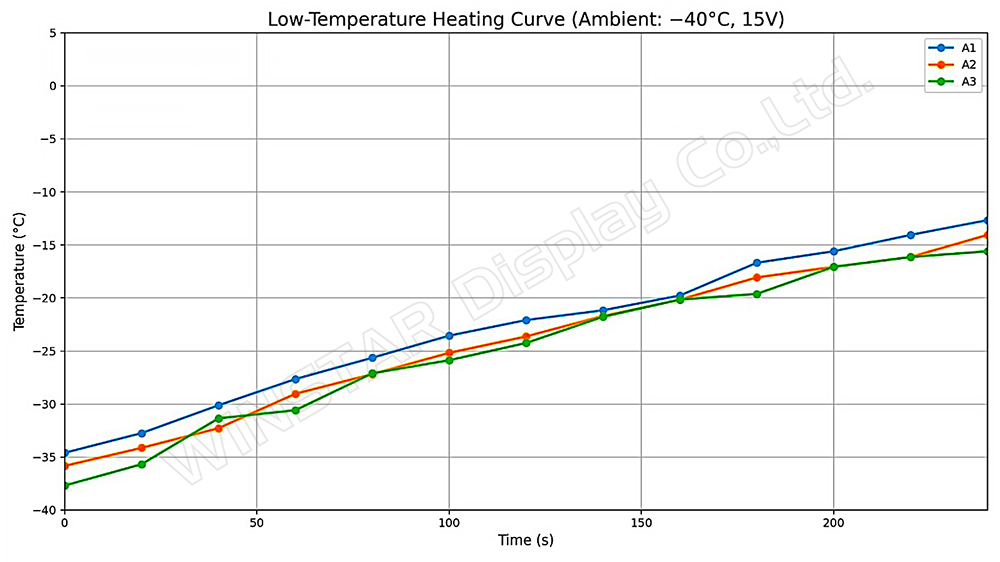

Figura 5. Curva di aumento della temperatura del modulo TFT LCD con riscaldamento in condizioni di bassa temperatura

Soluzioni display per applicazioni globali a bassa temperatura

Attraverso un’adeguata progettazione del riscaldamento a livello di modulo display, l’intervallo operativo dei display TFT LCD può essere esteso fino a temperature ambientali di –40°C.

Queste soluzioni sono ampiamente integrate in:

      •   Chioschi di pagamento outdoor e ATM
      •   Stazioni di ricarica per veicoli elettrici
      •   Sistemi di informazione outdoor
      •   Veicoli da lavoro e sistemi di controllo industriale

Nei mercati a bassa temperatura come Nord America, Europa e Giappone, le tecnologie di riscaldamento dei display continuano a svolgere un ruolo fondamentale nel migliorare l’affidabilità dei sistemi e la robustezza operativa, in risposta a requisiti ambientali sempre più stringenti.

In collaborazione con WINSTAR, FIRST Components mette a disposizione soluzioni TFT LCD che integrano film riscaldanti ITO o vetri riscaldanti ITO, progettate per garantire prestazioni affidabili in ambienti a freddo estremo. Tali soluzioni sono validate per l’avviamento a basse temperature, l’efficacia anti-condensa e l’affidabilità operativa nel lungo periodo.
