L'HMI è il punto di interazione tra gli utenti e una stazione di ricarica per veicoli elettrici. Che si tratti di controllare lo stato della ricarica, seguire le istruzioni visualizzate sullo schermo, effettuare un pagamento o rispondere alle notifiche del sistema, quasi ogni interazione dell'utente avviene attraverso il display. Con la continua evoluzione dell'infrastruttura di ricarica per veicoli elettrici, il display è diventato molto più di un semplice pannello informativo: svolge un ruolo centrale nell'usabilità, nell'efficienza operativa e nell'esperienza complessiva di ricarica.

Scegliere il display giusto non è più semplicemente una questione di dimensioni dello schermo o risoluzione. Gli ingegneri devono considerare anche la leggibilità in diverse condizioni di illuminazione, le prestazioni touch, l'integrazione del sistema, l'affidabilità a lungo termine e la scalabilità futura. Valutare questi fattori nel loro insieme aiuta a creare un HMI intuitivo, in grado di offrire un'esperienza utente coerente e supportare un funzionamento stabile nel lungo periodo.

Questa guida analizza i principali aspetti da considerare nella progettazione di un HMI per caricabatterie EV, dalla scelta del display e dall'integrazione del touch alla visibilità in diverse condizioni ambientali, all'architettura del sistema e all'affidabilità a lungo termine. Illustra inoltre come i display TFT e le soluzioni Smart Display di WINSTAR aiutino gli sviluppatori a realizzare HMI intuitivi, affidabili e scalabili per un'ampia gamma di applicazioni di ricarica per veicoli elettrici.

Perché la progettazione dell'HMI di un caricabatterie EV parte dalla scelta del display

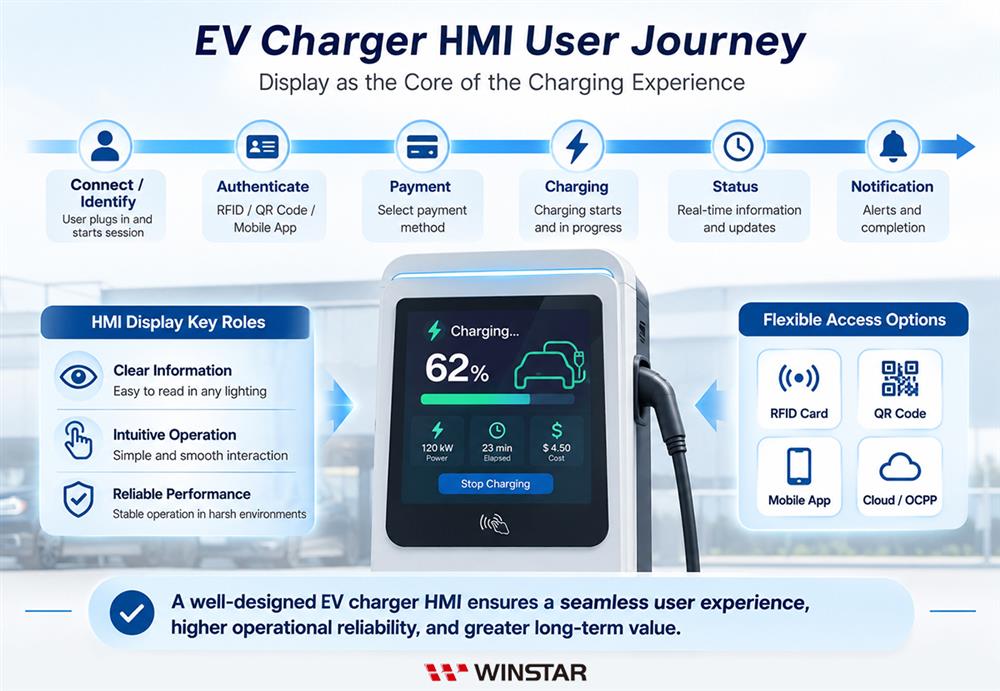

L'HMI di un caricabatterie EV deve supportare ogni fase del processo di ricarica, dall'autenticazione dell'utente e dalle indicazioni per il collegamento del connettore alla configurazione della ricarica, ai pagamenti, agli aggiornamenti in tempo reale sullo stato e alle notifiche di sistema. Con la continua evoluzione delle stazioni di ricarica, molte integrano oggi servizi di abbonamento, pagamenti tramite QR code, autenticazione RFID, prezzi dinamici e pubblicità digitale. Queste funzionalità aggiuntive aumentano sia la quantità di informazioni visualizzate sia la complessità delle interazioni con l'utente. Di conseguenza, la scelta del display è diventata una parte fondamentale della progettazione dell'HMI, influenzando il layout dell'interfaccia utente, l'architettura del sistema e l'esperienza complessiva dell'utente fin dalle prime fasi dello sviluppo del prodotto.

Anche l'ambiente operativo svolge un ruolo fondamentale nella scelta del display. I caricabatterie EV possono essere installati in parcheggi al coperto, aree di ricarica coperte o stazioni di ricarica pubbliche completamente esposte, ognuna caratterizzata da diverse condizioni di illuminazione, temperature, livelli di umidità e scenari di utilizzo. Un HMI ben progettato dovrebbe rimanere facilmente leggibile sia alla luce del giorno sia di notte, mentre l'interfaccia touch deve continuare a funzionare in modo affidabile in condizioni impegnative, come pioggia, utilizzo con guanti e uso frequente quotidiano. Affrontare questi requisiti nelle prime fasi dello sviluppo aiuta a evitare costose riprogettazioni che coinvolgano il cover glass, le prestazioni della retroilluminazione, la calibrazione del touch o l'integrazione meccanica.

La tecnologia del display influisce inoltre sulla complessità dell'integrazione del sistema e sulla futura scalabilità del prodotto. Che si utilizzi un display TFT standard, uno Smart Display o un'altra architettura HMI, la soluzione ottimale dipende da fattori quali capacità del processore, risorse disponibili per lo sviluppo della GUI, interfacce di comunicazione e tempistiche del progetto. Anziché selezionare un display basandosi esclusivamente sulla compatibilità dell'interfaccia o sulle specifiche hardware, gli sviluppatori dovrebbero valutare i requisiti della UI, l'architettura del sistema, le condizioni operative e il ciclo di vita del prodotto come parte di un'unica strategia di progettazione. Questo approccio globale riduce i rischi di integrazione e offre maggiore flessibilità per futuri aggiornamenti delle funzionalità e varianti di prodotto.

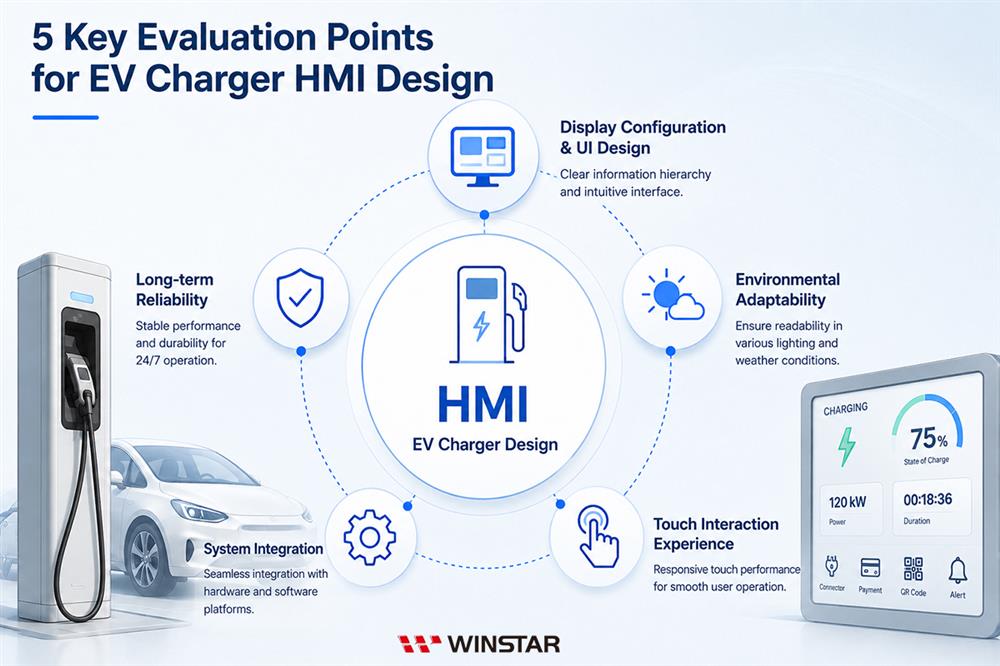

Cinque aspetti chiave da considerare nella progettazione dell'HMI di un caricabatterie EV

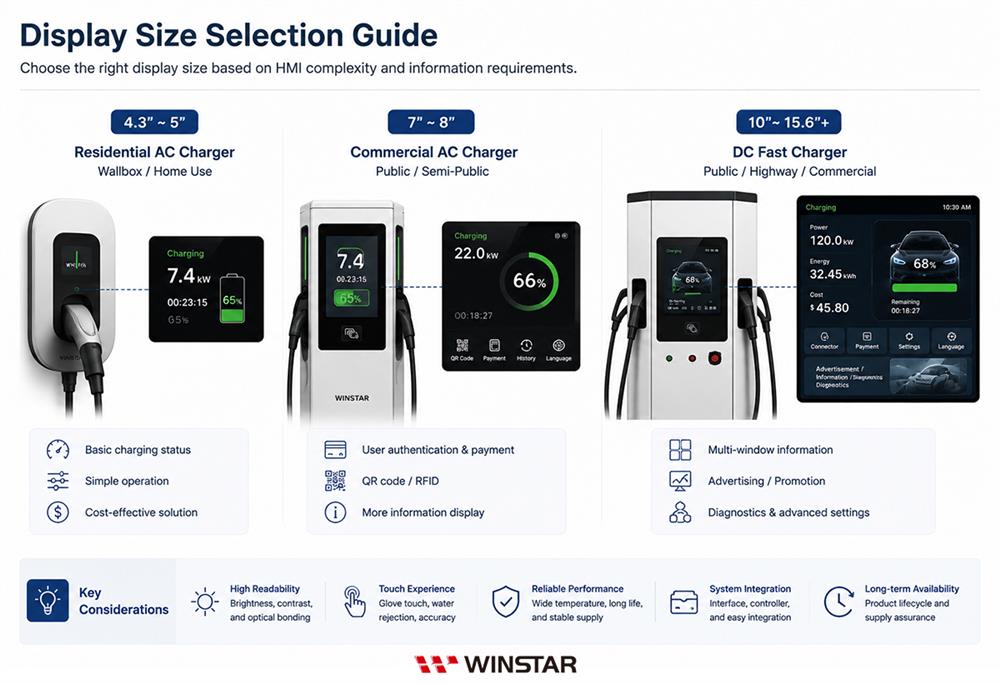

1. Dimensioni del display, risoluzione e progettazione della UI

Le dimensioni e la risoluzione del display dovrebbero essere determinate dall'interfaccia utente e dal flusso operativo dell'HMI, piuttosto che esclusivamente dallo spazio disponibile sul pannello frontale. Prima di selezionare un display, gli sviluppatori dovrebbero definire quali informazioni devono rimanere sempre visibili, quali contenuti possono essere organizzati su più schermate e se una singola interfaccia deve gestire lo stato della ricarica, i pulsanti di controllo, i QR code, le istruzioni per il pagamento o le notifiche di sistema. Questi requisiti determinano in definitiva le dimensioni, la risoluzione e il layout dello schermo necessari per un'esperienza utente efficace.

Altri aspetti da considerare includono la distanza di visione, la leggibilità di caratteri e icone, le dimensioni delle aree touch, il rapporto d'aspetto, i vincoli meccanici e i requisiti di interfaccia multilingue. Un display più grande o con una risoluzione più elevata non garantisce automaticamente un HMI migliore. Senza una UI ben progettata, aumentare le dimensioni dello schermo può aggiungere complessità allo sviluppo, richiedere una maggiore potenza di elaborazione, aumentare il consumo energetico e incrementare i costi di sviluppo della GUI senza migliorare l'usabilità.

Aspetti chiave da considerare per dimensioni e risoluzione del display

I requisiti del display variano inoltre in base alle funzionalità HMI previste. Una semplice interfaccia di ricarica può richiedere solo la visualizzazione dello stato della ricarica, del consumo energetico e delle informazioni sui prezzi. Sistemi più avanzati che integrano interazione touch, pagamenti tramite QR code o autenticazione dell'utente richiedono maggiore spazio sullo schermo per i controlli interattivi e le indicazioni all'utente. Quando si integrano funzionalità come servizi di abbonamento, prezzi dinamici, pubblicità digitale, mappe o contenuti multilingue, gli sviluppatori dovrebbero inoltre verificare che il processore e il framework GUI offrano prestazioni sufficienti per supportare l'esperienza utente desiderata.

La scelta del display giusto non riguarda solo le dimensioni dello schermo o il numero di pixel. La soluzione ottimale dovrebbe bilanciare progettazione della UI, flusso operativo, vincoli meccanici e risorse di sistema disponibili, creando un HMI intuitivo e scalabile

2. Adattabilità all'ambiente e visibilità dell'HMI

I caricabatterie EV vengono installati in un'ampia varietà di ambienti, tra cui parcheggi al coperto, aree di ricarica coperte e stazioni di ricarica pubbliche completamente esposte. Ogni installazione presenta condizioni di illuminazione, angoli di visione, temperature e livelli di riflessione superficiale differenti. Un HMI ben progettato dovrebbe rimanere facilmente leggibile alla luce intensa del giorno, evitando al contempo una luminosità eccessiva che può causare riflessi o disagio visivo durante la notte. Una visibilità costante è essenziale per visualizzare lo stato della ricarica, le informazioni di pagamento, le istruzioni per l'utente e le notifiche di sistema in tutte le condizioni operative.

Per questo motivo, la visibilità del display non dovrebbe essere valutata basandosi esclusivamente sulla luminosità massima. Gli ingegneri dovrebbero considerare anche l'illuminazione ambientale, il contrasto del display, l'angolo di visione, il cover glass, i riflessi superficiali, i miglioramenti ottici, il controllo della retroilluminazione e il design della UI. Ottimizzare questi elementi nel loro insieme permette di creare un HMI che rimanga confortevole da leggere e facile da utilizzare durante tutto l'arco della giornata.

Aspetti di progettazione del display in diverse condizioni di illuminazione

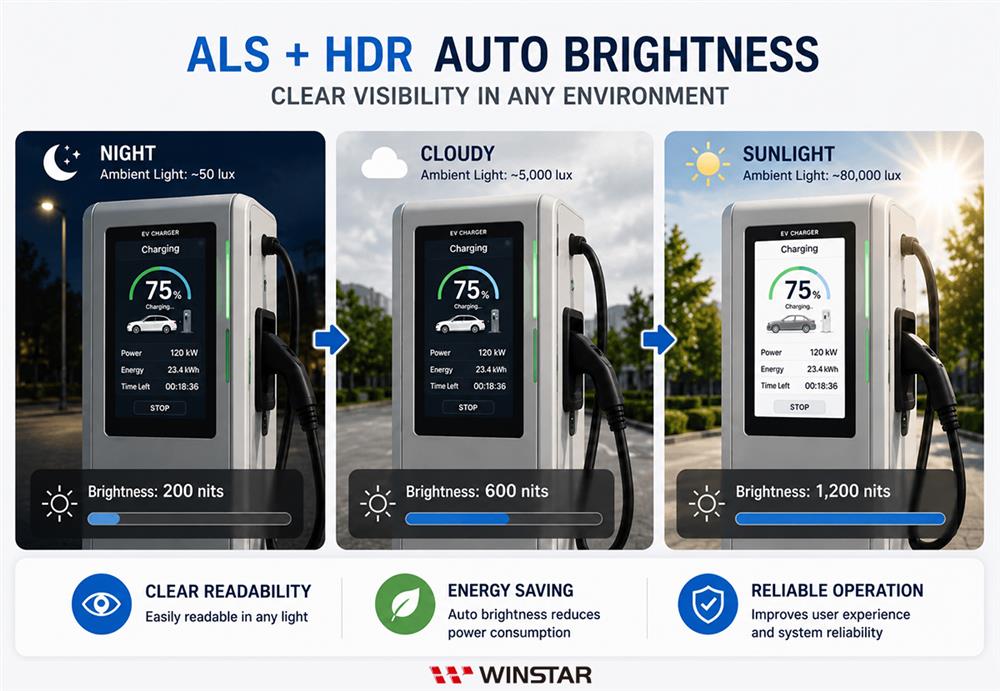

Rilevamento della luce ambientale e controllo intelligente della luminosità
Mantenere una luminosità fissa della retroilluminazione è raramente la soluzione migliore per i caricabatterie EV che funzionano 24 ore su 24. Un display che appare troppo scuro durante il giorno può diventare difficile da leggere, mentre una luminosità eccessiva durante la notte può creare riflessi e ridurre il comfort dell'utente.

Integrando un Ambient Light Sensor (ALS), l'HMI può regolare automaticamente la luminosità della retroilluminazione TFT in base alle condizioni di luce circostanti. Che il controllo della luminosità sia gestito dall'MCU host o da uno Smart Display, la regolazione automatica aiuta a mantenere la leggibilità durante il giorno, riducendo al contempo luminosità non necessaria, consumo energetico e stress termico durante la notte.

Il controllo della luminosità diventa ancora più efficace se combinato con una progettazione attenta della UI. Funzionalità come modalità di visualizzazione giorno e notte, palette di colori ottimizzate, maggiore contrasto del testo e layout adattivi dell'interfaccia contribuiscono a offrire un'esperienza utente coerente al variare delle condizioni di illuminazione.

Per evitare variazioni di luminosità fastidiose, l'algoritmo di controllo dovrebbe evitare di reagire a ogni variazione istantanea della luce ambientale. Tecniche come zone di luminosità, ritardi di risposta, medie e isteresi aiutano a produrre transizioni fluide, riducendo al minimo le regolazioni non necessarie causate da fari dei veicoli, ombre o altre fonti di luce temporanee.

Tecnologie ottiche per una migliore visibilità dell'HMI
Oltre al controllo intelligente della luminosità, diverse tecnologie per display possono migliorare ulteriormente la visibilità dell'HMI in ambienti impegnativi:

      •   IPS Wide Viewing Angle: mantiene una riproduzione dei colori e un contrasto uniformi su un'ampia gamma di angoli di visione, rendendo l'interfaccia più
          facile da leggere per utenti diversi.
      •   Anti-Glare (AG): riduce i riflessi causati dalla luce ambientale preservando la nitidezza dell'immagine.
      •   Anti-Reflective (AR): minimizza i riflessi provenienti dal cover glass per migliorare la leggibilità in ambienti luminosi.
      •   Optical Bonding: riduce i riflessi interni tra il display e il cover glass, migliorando il contrasto e la leggibilità all'esterno.

Progettare un HMI con una visibilità uniforme richiede più della semplice scelta di un display ad alta luminosità. Il controllo intelligente della retroilluminazione, i miglioramenti ottici e gli elementi UI ben progettati lavorano insieme per offrire un'esperienza utente confortevole e affidabile in un'ampia gamma di ambienti operativi.

3. Interazione touch ed esperienza utente

I touchscreen sono diventati l'interfaccia principale dei moderni caricabatterie EV, consentendo agli utenti di avviare e interrompere la ricarica, autenticare la propria identità, completare i pagamenti, monitorare lo stato della ricarica e rispondere alle notifiche di sistema. Con l'espansione delle funzionalità dei caricabatterie, l'interazione touch è diventata un elemento chiave della progettazione dell'HMI. Creare un'interfaccia reattiva e intuitiva richiede più della semplice scelta della tecnologia touch corretta: implica anche un'attenta progettazione del flusso operativo, del layout dell'interfaccia e dell'adattamento alle condizioni operative reali.

Un HMI ben progettato dovrebbe consentire agli utenti di completare rapidamente e con sicurezza ogni passaggio, riducendo al minimo gli errori di utilizzo. Oltre alla reattività del touch, gli sviluppatori dovrebbero considerare le dimensioni dei pulsanti, il layout dell'interfaccia, il flusso di utilizzo, i meccanismi di conferma, l'utilizzo con i guanti e l'usabilità all'aperto. Ottimizzare questi elementi nel loro insieme permette di creare un'esperienza utente coerente e affidabile in un'ampia gamma di scenari di ricarica.

I caricabatterie EV pubblici sono inoltre esposti a condizioni operative impegnative, tra cui pioggia, polvere, variazioni di temperatura e uso frequente quotidiano. In queste applicazioni, l'interfaccia touch deve garantire non solo prestazioni touch precise, ma anche la durata e l'affidabilità a lungo termine necessarie per ridurre i costi di manutenzione e garantire un funzionamento affidabile.

Aspetti chiave da considerare nella progettazione dell'interfaccia touch

I requisiti dell'interfaccia touch variano in base all'ambiente di installazione, agli utenti target e alle funzionalità del caricabatterie. Anziché concentrarsi esclusivamente sulle specifiche del touch, gli sviluppatori dovrebbero valutare il flusso operativo dell'utente, il design dell'interfaccia, la tecnologia touch e le condizioni ambientali come parte di una strategia integrata di progettazione dell'HMI.

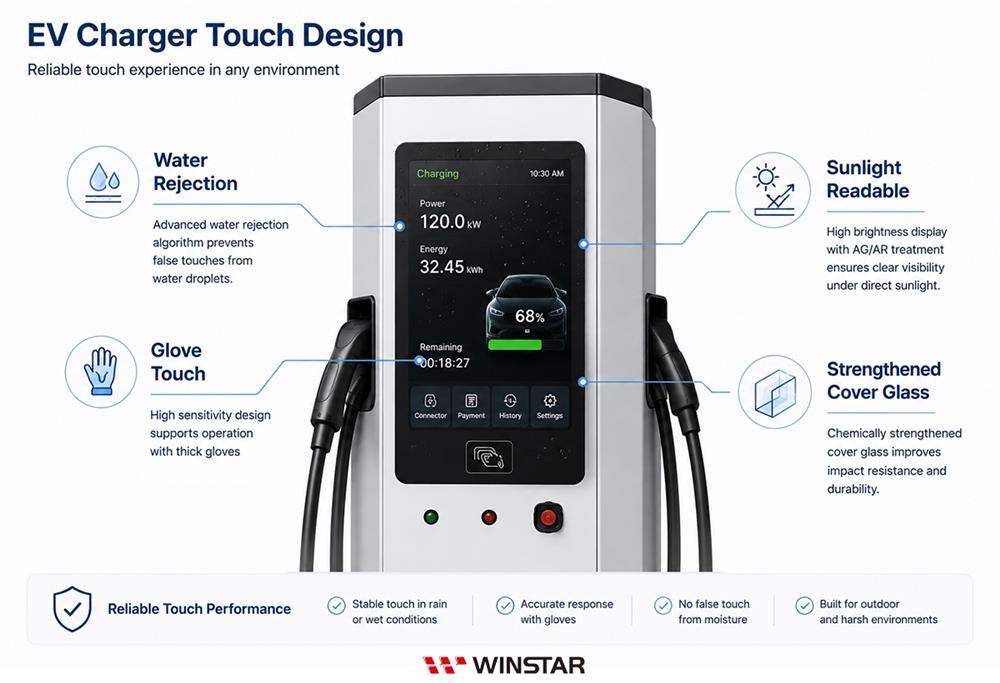

Tecnologie che migliorano l'esperienza HMI
A seconda dei requisiti dell'applicazione, le seguenti tecnologie possono migliorare ulteriormente usabilità, affidabilità e prestazioni a lungo termine:

      •   Projected Capacitive Touch (PCAP): offre un'interazione multi-touch rapida, precisa e intuitiva per le moderne applicazioni HMI.
      •   Glove Touch: consente un funzionamento affidabile mentre si indossano guanti da lavoro o guanti invernali in ambienti industriali ed esterni.
      •   Water Rejection: riduce i falsi tocchi causati da pioggia o gocce d'acqua, migliorando l'affidabilità del touch in condizioni di umidità. (Scopri di più)
      •   Cover Glass rinforzato chimicamente: migliora la resistenza ai graffi, agli urti e la durata a lungo termine per le stazioni di ricarica pubbliche ad alta
          frequenza di utilizzo.

Un HMI efficace per un caricabatterie EV dipende da più della sola qualità del touch. Combinando un'interfaccia intuitiva, tecnologie touch appropriate e adattabilità alle condizioni ambientali, gli sviluppatori possono creare esperienze di ricarica efficienti, affidabili e coerenti in un'ampia gamma di condizioni operative.

4. Architettura e integrazione del sistema HMI

I moderni caricabatterie EV integrano molto più del semplice controllo della ricarica. Sistemi di pagamento, autenticazione dell'utente, moduli di comunicazione, connettività cloud e Human-Machine Interface (HMI) devono funzionare insieme come un sistema integrato. Di conseguenza, il display non è più soltanto un dispositivo di output, ma è diventato parte integrante dell'architettura complessiva del sistema, interagendo strettamente con il processore host, l'interfaccia touch, la GUI e i servizi backend. L'architettura HMI scelta influenza direttamente l'efficienza dello sviluppo, l'affidabilità del sistema e la possibilità di ampliare le funzionalità future.

Nella progettazione di un sistema HMI, gli sviluppatori dovrebbero valutare più delle sole interfacce del display. Le prestazioni del processore, le risorse per lo sviluppo della GUI, l'architettura software e la pianificazione a lungo termine del prodotto svolgono tutti un ruolo importante nella scelta della soluzione più appropriata. Queste decisioni architetturali influenzano il design hardware, lo sviluppo software, la manutenzione del prodotto e la futura scalabilità della piattaforma, rendendole aspetti essenziali fin dalle prime fasi dello sviluppo.

Aspetti chiave da considerare per l'integrazione del sistema HMI

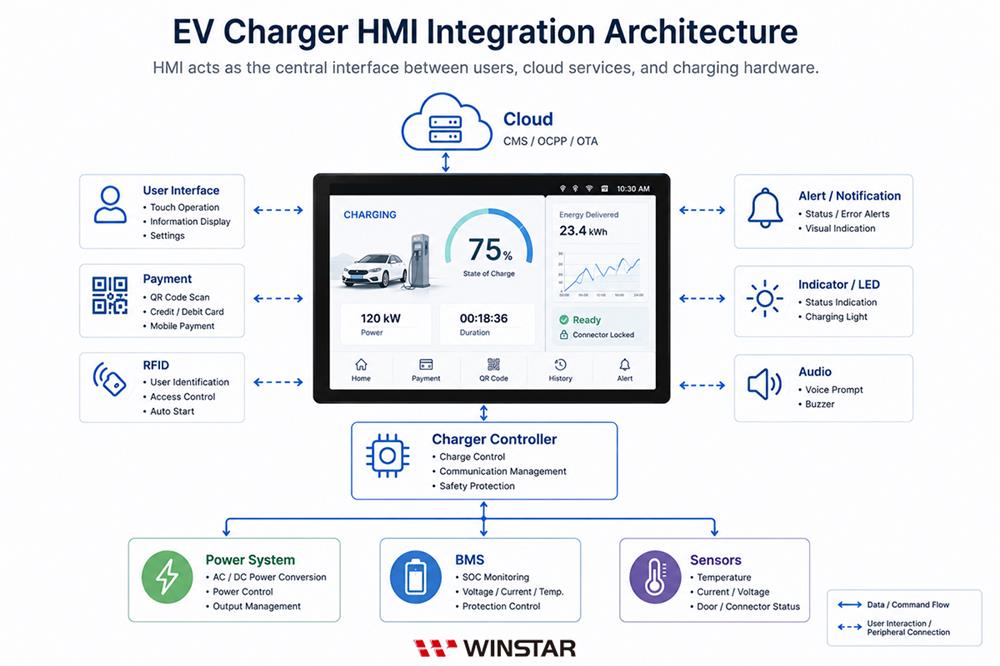

Il diagramma seguente illustra una tipica architettura HMI per un caricabatterie EV e la relazione tra HMI, controller del caricabatterie, piattaforma cloud e sottosistemi periferici.

Approcci comuni all'integrazione dell'HMI
Diverse architetture HMI offrono vantaggi differenti a seconda degli obiettivi del prodotto, delle risorse ingegneristiche disponibili e delle tempistiche del progetto.

Strategie di progettazione per un'integrazione HMI più efficiente
Oltre a selezionare la tecnologia display appropriata, le seguenti pratiche possono contribuire a semplificare lo sviluppo dell'HMI:

      •   Selezionare interfacce display compatibili con il processore host per semplificare l'integrazione hardware.
      •   Utilizzare strumenti di sviluppo GUI e driver display collaudati per ridurre i tempi di sviluppo e debug del software.
      •   Sviluppare una piattaforma HMI riutilizzabile che possa essere condivisa tra caricabatterie con diverse dimensioni del display o potenze nominali.
      •   Pianificare l'espansione futura riservando risorse per sistemi di pagamento, servizi di abbonamento, gestione da remoto e altre funzionalità smart.

Un'architettura HMI efficace è definita da più della semplice compatibilità del display. Considerando insieme piattaforme hardware, sviluppo software, integrazione del sistema e scalabilità a lungo termine, gli sviluppatori possono ridurre i tempi di sviluppo, semplificare la manutenzione e creare piattaforme HMI pronte per l'evoluzione futura del prodotto.

5. Affidanilità dell'HMI e ciclo di vita del prodotto

I caricabatterie EV sono progettati per un funzionamento continuo per molti anni, rendendo l'affidabilità a lungo termine un elemento fondamentale della progettazione dell'HMI. Oltre a garantire un'esperienza coerente di visualizzazione e touch, l'HMI deve resistere a condizioni operative impegnative per tutta la durata del prodotto. Le stazioni di ricarica pubbliche sono spesso esposte a temperature estreme, umidità, polvere, luce solare diretta, vibrazioni e interazioni frequenti con gli utenti, fattori che possono influire sulle prestazioni del sistema nel lungo periodo. La scelta di un display con affidabilità industriale comprovata aiuta a garantire un funzionamento stabile riducendo al contempo le esigenze di manutenzione.

L'affidabilità va oltre la resistenza alle condizioni ambientali. Gli sviluppatori dovrebbero considerare anche la pianificazione del ciclo di vita del prodotto, le strategie di manutenzione e la disponibilità delle forniture nel lungo periodo. La dismissione di un display, modifiche ai componenti o interruzioni nella supply chain possono comportare costose riprogettazioni, cicli di manutenzione più lunghi e ulteriori attività di certificazione. La scelta di soluzioni display di grado industriale supportate da una disponibilità a lungo termine e da un'assistenza tecnica completa contribuisce a ridurre i rischi di sviluppo e il costo totale di proprietà durante l'intero ciclo di vita del prodotto.

Aspetti chiave da considerare per l'affidabilità dell'HMI

I requisiti di affidabilità variano in base agli ambienti di installazione, ai modelli di manutenzione e al ciclo di vita dei prodotti. Anziché valutare esclusivamente le specifiche del display, gli sviluppatori dovrebbero considerare insieme condizioni operative, pianificazione della manutenzione e strategie di approvvigionamento a lungo termine, così da ridurre il costo totale di proprietà (TCO) durante l'intero ciclo di vita del sistema di ricarica.

Strategie di progettazione per l'affidabilità a lungo termine
Per massimizzare l'affidabilità del prodotto riducendo al minimo le esigenze di manutenzione, è opportuno considerare soluzioni HMI di grado industriale con le seguenti caratteristiche:

      •   Ampio intervallo di temperatura operativa: supporta un funzionamento affidabile in installazioni indoor, semi-outdoor e outdoor.
      •   Lunga durata della retroilluminazione: prolunga gli intervalli di manutenzione riducendo tempi di fermo e costi di sostituzione.
      •   Qualità industriale: garantisce prestazioni stabili per il funzionamento continuo in applicazioni impegnative.
      •   Disponibilità del prodotto a lungo termine: supporta cicli di vita del prodotto estesi riducendo i rischi di riprogettazione causati dall'obsolescenza dei
          componenti.
      •   Design meccanico robusto: migliora la resistenza a vibrazioni, urti e condizioni ambientali difficili, risultando particolarmente adatto alle stazioni di ricarica
          pubbliche ad alta frequenza di utilizzo.

La realizzazione di un HMI affidabile per un caricabatterie EV richiede più della semplice scelta di un display resistente. Considerare insieme condizioni ambientali, pianificazione della manutenzione, disponibilità del prodotto nel lungo periodo e gestione del ciclo di vita aiuta a ridurre i tempi di fermo, minimizzare i costi di riprogettazione e creare sistemi di ricarica che rimangano affidabili per tutta la loro vita utile.

Priorità di progettazione dell'HMI per diversi tipi di caricabatterie EV

Sebbene i principi di progettazione illustrati sopra siano applicabili alla maggior parte dei sistemi di ricarica per veicoli elettrici, i requisiti dell'HMI possono variare significativamente in base all'applicazione. I caricabatterie AC residenziali danno generalmente priorità a semplicità, efficienza dei costi e design compatto, mentre i caricabatterie AC commerciali e i caricabatterie DC fast richiedono spesso supporto per autenticazione dell'utente, pagamenti, interfacce multilingue, gestione da remoto e interazioni con l'utente più sofisticate. Con l'aumento delle funzionalità aumentano anche le esigenze dell'HMI.

Per questo motivo, la scelta del display dovrebbe essere considerata insieme al flusso operativo dell'utente, al design della UI, all'integrazione del sistema e all'ambiente operativo previsto. Anziché scegliere un display basandosi esclusivamente sulla potenza di ricarica o sulle specifiche hardware, gli sviluppatori dovrebbero progettare l'HMI in funzione delle esigenze dell'applicazione target.

Priorità di progettazione dell'HMI in base al tipo di caricabatterie

Non esiste un approccio valido per tutti alla progettazione dell'HMI di un caricabatterie EV. Anche caricabatterie con lo stesso livello di potenza possono richiedere layout dell'interfaccia, flussi operativi e architetture di sistema differenti in base al mercato target, all'ambiente di installazione e agli utenti previsti. L'HMI dovrebbe essere progettato in funzione dei requisiti reali dell'applicazione, bilanciando usabilità, integrazione del sistema, affidabilità a lungo termine e scalabilità futura, anziché concentrarsi esclusivamente sulle specifiche del display.

Soluzioni display e HMI WINSTAR per caricabatterie EV

I requisiti dell'HMI variano in base al tipo di caricabatterie, all'ambiente di installazione, all'architettura del sistema e al posizionamento del prodotto. Selezionare la soluzione giusta richiede più della scelta delle dimensioni del display o del confronto tra specifiche. WINSTAR offre un portafoglio completo di moduli display TFT, soluzioni Smart Display e servizi di personalizzazione, che comprende integrazione touch, miglioramenti ottici e design meccanico. Queste soluzioni aiutano gli sviluppatori a realizzare HMI ottimizzati per caricabatterie AC residenziali, caricabatterie AC commerciali e caricabatterie DC fast, in base alla piattaforma del processore, alle risorse disponibili per lo sviluppo della GUI e ai requisiti dell'applicazione.

Oltre a fornire hardware per display, WINSTAR collabora con i clienti allo sviluppo di soluzioni HMI complete, adattate all'architettura del sistema, alla piattaforma di controllo e alla roadmap del prodotto, contribuendo ad accelerare lo sviluppo e semplificare l'integrazione del sistema.

Moduli Display TFT
I moduli display TFT sono particolarmente adatti ai caricabatterie EV che utilizzano un MCU, MPU o processore applicativo esterno e richiedono il pieno controllo dell'architettura hardware, dello sviluppo della GUI e delle funzionalità del sistema. Questo approccio offre la massima flessibilità progettuale per progetti con risorse dedicate allo sviluppo software o applicazioni che richiedono interfacce utente e design industriali altamente personalizzati.

WINSTAR offre moduli display TFT in un'ampia gamma di dimensioni, risoluzioni, livelli di luminosità, interfacce display e configurazioni touch per soddisfare diversi requisiti HMI, tra cui:

      •   Display TFT standard: adatti alle installazioni indoor e agli ambienti con illuminazione ambientale stabile.
      •   Display TFT ad alta luminosità: progettati per applicazioni semi-outdoor e outdoor in cui è richiesta una maggiore leggibilità alla luce del sole.
      •   Display IPS Wide Viewing Angle: mantengono una riproduzione dei colori e un contrasto uniformi a diverse altezze e angoli di visione.
      •   Projected Capacitive Touch (PCAP): supporta un'interazione touch rapida e intuitiva, con opzioni tra cui cover glass personalizzato, Glove Touch e Water
          Rejection.
      •   Opzioni di miglioramento ottico: supportano tecnologie Optical Bonding, Anti-Glare (AG) e Anti-Reflective (AR) per migliorare visibilità e contrasto in
          ambienti con elevata illuminazione ambientale.

Soluzioni Smart Display
Per i caricabatterie EV basati su piattaforme MCU o per progetti con tempistiche di sviluppo particolarmente strette, le soluzioni Smart Display di WINSTAR integrano display TFT, interfaccia touch, controller, interfacce di comunicazione e piattaforma per lo sviluppo della GUI in un'unica soluzione HMI.

Anziché pilotare direttamente il display dal controller host, le soluzioni Smart Display gestiscono il rendering grafico e l'elaborazione touch, consentendo al processore host di concentrarsi sul controllo della ricarica, sull'elaborazione dei pagamenti, sulle comunicazioni e sulle altre funzioni principali dell'applicazione. Questa architettura semplifica l'integrazione del sistema, riduce la complessità software e contribuisce ad accelerare il time-to-market.

Vantaggi principali

      •   Architettura HMI semplificata: integra display, touch e funzioni del controller per ridurre il carico grafico sul processore host.
      •   Sviluppo GUI accelerato: utilizza strumenti di sviluppo grafico per semplificare la creazione dell'interfaccia e ridurre la programmazione a basso livello del
          display.
      •   Supporto alle comunicazioni industriali: supporta interfacce come CAN, RS485, RS232, UART e altre opzioni di comunicazione in base ai requisiti del
          sistema.
      •   Sviluppo GUI personalizzato: consente di creare interfacce adattate ai flussi di ricarica, all'autenticazione dell'utente, ai sistemi di pagamento e al
          monitoraggio dello stato operativo.
      •   Design della piattaforma scalabile: facilita lo sviluppo di una piattaforma HMI comune che può essere condivisa tra diversi modelli di caricabatterie e
          dimensioni di display.

Servizi di ingegneria e personalizzazione
Oltre ai prodotti display standard, WINSTAR offre servizi di ingegneria che comprendono integrazione del display, tecnologia touch, miglioramenti ottici, design meccanico e sviluppo UI/HMI. Questi servizi aiutano i clienti a creare soluzioni HMI integrate e adattate all'ambiente di installazione, all'architettura del sistema e ai requisiti operativi delle applicazioni di ricarica per veicoli elettrici.

Accelerare lo sviluppo dell'HMI per caricabatterie EV con WINSTAR
Che si stia sviluppando un caricabatterie AC residenziale a parete, una stazione di ricarica AC commerciale o un caricabatterie DC fast che richieda interfacce avanzate per la ricarica e i pagamenti, WINSTAR offre moduli display TFT, soluzioni Smart Display e servizi di personalizzazione ingegneristica adattati alla piattaforma del processore, all'ambiente di installazione, al posizionamento del prodotto e alle tempistiche di sviluppo.

Integrando tecnologia display, soluzioni touch, miglioramenti ottici, design meccanico e sviluppo della GUI, WINSTAR aiuta i team di ingegneria a ridurre i rischi di integrazione del sistema, abbreviare i cicli di sviluppo dell'HMI e realizzare interfacce per caricabatterie EV con eccellente visibilità all'aperto, funzionamento affidabile e disponibilità del prodotto nel lungo periodo.

Domande frequenti sugli HMI e sui display per caricabatterie EV

1. Come scelgo il display HMI giusto per un caricabatterie EV?
Il display più adatto dipende dal tipo di caricabatterie, dall'ambiente operativo, dai requisiti dell'HMI e dall'architettura del sistema, non solo dalle dimensioni o dalla risoluzione dello schermo.

I caricabatterie AC residenziali richiedono generalmente un'interfaccia utente semplice con una quantità limitata di informazioni, mentre i caricabatterie AC commerciali integrano spesso autenticazione dell'utente, pagamenti e indicazioni per la ricarica. I caricabatterie DC fast visualizzano generalmente contemporaneamente potenza di ricarica, avanzamento della ricarica, prezzi, informazioni sul pagamento e stato del sistema, richiedendo display più grandi e design HMI più sofisticati.

Oltre alle dimensioni del display, gli ingegneri dovrebbero valutare luminosità, tecnologia touch, compatibilità dell'interfaccia, temperatura operativa, integrazione meccanica e disponibilità del prodotto a lungo termine per ridurre al minimo future difficoltà di integrazione e rischi di riprogettazione.

2. Quanta luminosità deve avere un caricabatterie EV da esterno?
Non esiste un unico livello di luminosità adatto a ogni installazione outdoor. La luminosità appropriata dipende dall'ambiente di installazione.

Indicazioni tipiche:

      •   Ambienti indoor: circa 300–500 nit
      •   Installazioni semi-outdoor: circa 500–800 nit
      •   Luce solare diretta: generalmente 1.000 nit o più

La luminosità da sola non determina la leggibilità all'aperto. Il design del cover glass, la riflettanza del display, il rapporto di contrasto, l'angolo di visione e le tecnologie ottiche come Anti-Glare (AG), Anti-Reflective (AR) e Optical Bonding contribuiscono tutti alla visibilità complessiva. La scelta finale del display dovrebbe sempre essere verificata nelle effettive condizioni di installazione.

3. Quali tecnologie display migliorano la visibilità all'aperto?
La leggibilità all'aperto è ottenuta attraverso una combinazione di tecnologie display e ottiche, piuttosto che attraverso un'unica caratteristica. Retroilluminazione ad alta luminosità, pannelli IPS, Anti-Glare (AG), Anti-Reflective (AR) e Optical Bonding affrontano ciascuno differenti problematiche legate alla visibilità.

Se fosse possibile dare priorità a un solo miglioramento ottico, l'Optical Bonding rappresenterebbe spesso una scelta efficace. Eliminando lo spazio d'aria tra display, touch panel e cover glass, riduce i riflessi interni, migliora il contrasto, aumenta la leggibilità alla luce del sole e contribuisce a ridurre la formazione di condensa causata dalle variazioni di temperatura.

4. Devo scegliere un display TFT standard o uno Smart Display?
Un display TFT standard è generalmente indicato quando il sistema dispone già di un MCU o MPU e il team di sviluppo intende progettare autonomamente la propria GUI e architettura software.

Le soluzioni Smart Display sono più adatte ai progetti che puntano a ridurre i tempi di sviluppo dell'HMI, diminuire la complessità software o accelerare il time-to-market. Integrando display, controller touch e piattaforma GUI in un'unica soluzione, lo Smart Display riduce il carico sul processore host e semplifica l'integrazione del sistema.

La scelta dipende dalle risorse ingegneristiche disponibili, dalle tempistiche del progetto e dai requisiti del prodotto, piuttosto che dalle sole specifiche hardware.

5. Devo utilizzare un display TFT LCD o un display OLED per un caricabatterie EV?
Sia TFT LCD sia OLED offrono vantaggi differenti e la tecnologia display più adatta dipende dai requisiti dell'applicazione e dall'ambiente operativo.

Oggi, il TFT LCD rimane la tecnologia display più ampiamente adottata per i caricabatterie EV industriali grazie alle sue comprovate prestazioni nel funzionamento continuo, alla disponibilità del prodotto nel lungo periodo, alla facilità di integrazione nel sistema e all'efficienza complessiva dei costi.

L'OLED offre un contrasto eccellente, immagini autoemissive e tempi di risposta rapidi, rendendolo un'opzione valida per determinate applicazioni HMI. Tuttavia, per i caricabatterie EV che richiedono funzionamento continuo, interfacce utente statiche e lunghi cicli di vita del prodotto, il TFT LCD continua a essere la soluzione più comunemente adottata sul mercato.

In definitiva, la scelta dovrebbe basarsi sul posizionamento del prodotto, sull'ambiente di installazione, sulla durata prevista e sui requisiti complessivi del sistema, piuttosto che sul confronto tra singole specifiche del display.

6. Come posso ridurre il rischio di future riprogettazioni?
Poiché i caricabatterie EV sono prodotti caratterizzati da un lungo ciclo di vita, la scelta di display di grado industriale con disponibilità a lungo termine, specifiche stabili, supporto per Product Change Notification (PCN) e assistenza tecnica completa contribuisce a ridurre al minimo i rischi di future riprogettazioni.

Durante lo sviluppo del prodotto, gli ingegneri dovrebbero inoltre verificare le prestazioni in condizioni di temperature estreme, esposizione alla luce solare, vibrazioni, umidità, ESD e funzionamento continuo, verificando al contempo interfacce del display, prestazioni touch, durata della retroilluminazione e compatibilità meccanica.

La realizzazione di una piattaforma HMI comune e la scelta di famiglie di display disponibili in diverse dimensioni, livelli di luminosità e opzioni di interfaccia possono ridurre ulteriormente i costi di manutenzione, semplificare gli aggiornamenti del prodotto e migliorare la gestione del ciclo di vita nel lungo periodo.
