Introduzione

Ad esempio, quando un dispositivo di archiviazione viene collegato o scollegato a caldo (hot-swap), la corrente di spunto risultante può provocare un temporaneo calo di tensione sulla linea di alimentazione condivisa, influenzando potenzialmente altri carichi collegati alla stessa sorgente. Un'adeguata protezione dell'alimentazione di ingresso consente di isolare tali disturbi, migliorando l'affidabilità complessiva del sistema e prevenendo arresti imprevisti.

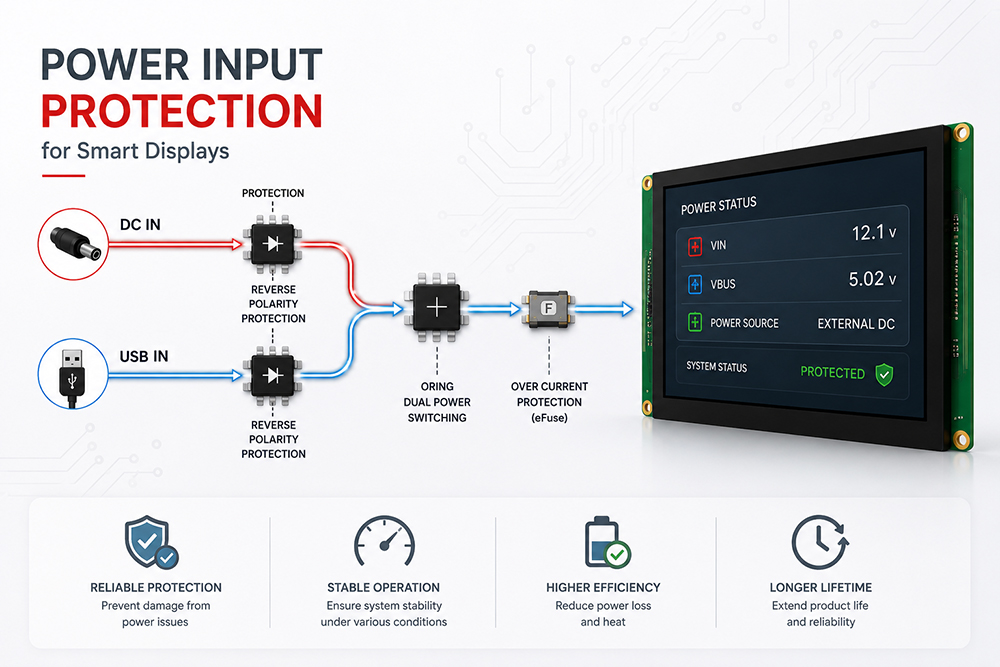

Un tipico circuito di protezione posto all'ingresso dell'alimentazione integra tre funzioni fondamentali: protezione contro l'inversione di polarità, blocco della corrente inversa (ORing) e protezione da sovracorrente.

Le tecniche di protezione descritte in questo articolo riflettono pratiche di progettazione dell'alimentazione ampiamente adottate nei sistemi elettronici. A seconda dell'architettura del sistema e dei requisiti dell'applicazione, alcuni modelli della gamma WINSTAR Smart Display integrano queste soluzioni per migliorare l'integrità dell'alimentazione e l'affidabilità complessiva del sistema.

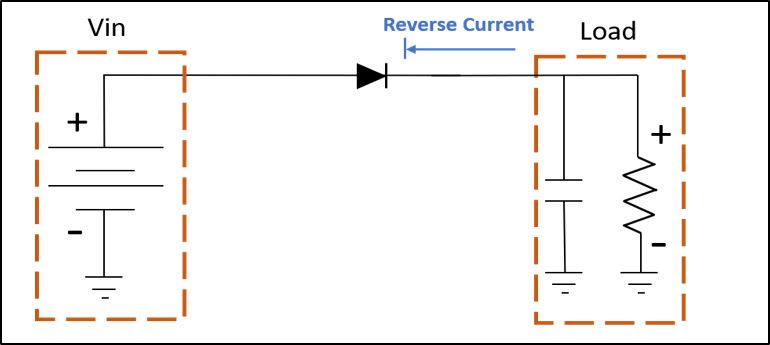

1. Protezione contro l'inversione di polarità mediante un diodo Schottky

I diodi Schottky rappresentano uno dei metodi più semplici e diffusi per proteggere un circuito dall'inversione di polarità. Quando l'alimentazione di ingresso è collegata con la polarità corretta, il diodo conduce normalmente. Se invece la polarità viene invertita, il diodo si polarizza inversamente e impedisce alla corrente di raggiungere i circuiti a valle, evitando danni causati da collegamenti errati dell'alimentazione.

Grazie alla semplicità di implementazione e al costo contenuto dei componenti, i diodi Schottky sono comunemente impiegati nelle applicazioni a bassa corrente, in cui l'efficienza non rappresenta il principale obiettivo progettuale. Tuttavia, la caduta di tensione diretta intrinseca del diodo comporta perdite di conduzione che riducono l'efficienza complessiva del sistema. Questo effetto diventa sempre più rilevante all'aumentare della corrente assorbita.

Ad esempio, un diodo Schottky SM5819 presenta tipicamente una caduta di tensione diretta di circa 0,6 V. In un sistema che assorbe 3 A, la potenza dissipata risulta pari a circa 1,8 W (0,6 V × 3 A). La scelta di un diodo con una tensione diretta inferiore permette di ridurre le perdite di potenza, sebbene ciò comporti spesso un costo maggiore del componente e un aumento della corrente di dispersione inversa.

La protezione mediante diodo Schottky è quindi particolarmente indicata per applicazioni che richiedono una soluzione di protezione dell'alimentazione semplice ed economica.

Vantaggi: Circuito semplice da implementare e basso costo dei componenti.

Limitazioni: La caduta di tensione diretta provoca dissipazione di potenza e generazione di calore. La corrente di dispersione inversa aumenta alle alte temperature. All'aumentare della corrente di carico, le perdite di conduzione diventano più significative, riducendo l'efficienza complessiva del sistema e potenzialmente influenzandone l'affidabilità nel lungo periodo.

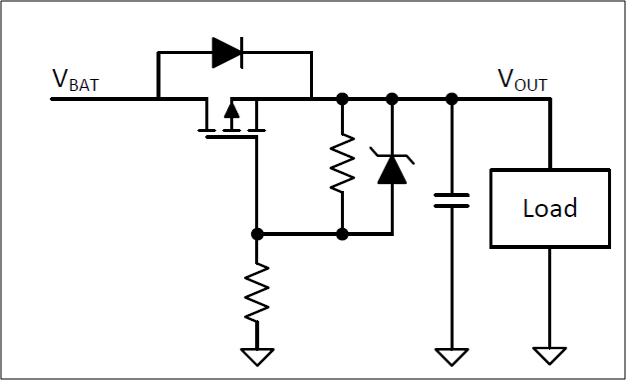

2. Protezione contro l'inversione di polarità mediante un diodo ideale PMOS

Un transistor PMOS viene comunemente utilizzato per realizzare un diodo ideale destinato alla protezione contro l'inversione di polarità, riducendo significativamente le perdite di conduzione rispetto a un diodo Schottky. Durante il normale funzionamento, il diodo intrinseco (body diode) del PMOS conduce inizialmente fino a quando la tensione gate-source (VGS) diventa sufficientemente negativa da permettere la completa attivazione del MOSFET. Una volta completamente acceso, la corrente scorre attraverso il canale a bassa resistenza anziché attraverso il diodo intrinseco, riducendo al minimo la caduta di tensione diretta e migliorando l'efficienza energetica complessiva. Se la polarità dell'ingresso viene invertita, il PMOS rimane spento, impedendo alla corrente inversa di raggiungere i circuiti a valle.

Considerazioni sulla potenza in standby

I circuiti tradizionali di protezione contro l'inversione di polarità basati su PMOS utilizzano generalmente una resistenza per portare il gate a massa. Un diodo Zener viene spesso aggiunto tra gate e source per limitare la tensione gate-source (VGS) e proteggere il MOSFET durante eventuali transitori della tensione di ingresso. Sebbene questo approccio sia ampiamente utilizzato, sia il diodo Zener sia la relativa resistenza introducono correnti di dispersione, aumentando il consumo energetico in modalità standby.

La selezione di una resistenza di gate con un valore eccessivamente elevato riduce ulteriormente la corrente di pilotaggio del gate, rallentando il processo di accensione del PMOS. Di conseguenza, il MOSFET può rimanere nella regione di funzionamento lineare più a lungo del previsto, aumentando le perdite di commutazione e lo stress termico.

Corrente inversa durante un'interruzione dell'alimentazione

In condizioni di interruzione della tensione di ingresso secondo lo standard ISO 16750-2, i sistemi dotati di grandi condensatori di uscita possono presentare una corrente inversa quando l'alimentazione in ingresso viene a mancare. L'energia immagazzinata nel condensatore di uscita può temporaneamente far fluire corrente nuovamente verso l'ingresso attraverso il diodo intrinseco del PMOS, prima che il dispositivo blocchi completamente la conduzione. Cicli ripetuti di carica e scarica possono aumentare lo stress termico, in particolare quando vengono utilizzati grandi condensatori elettrolitici.

Considerazioni progettuali

      •   La corrente di dispersione nella rete di protezione del gate aumenta il consumo energetico in standby.
      •   Un insufficiente clampaggio tramite diodo Zener può esporre il MOSFET a una tensione gate-source (V_GS) eccessiva.
      •   Una corrente di pilotaggio del gate insufficiente può aumentare il tempo di commutazione e il riscaldamento del dispositivo.

I circuiti con diodo ideale PMOS sono ampiamente utilizzati per la protezione dell'alimentazione di ingresso nelle applicazioni in cui è richiesta una maggiore efficienza.

Vantaggi: Perdite di conduzione inferiori rispetto alle soluzioni con diodo Schottky, mantenendo un'implementazione più semplice rispetto alle soluzioni basate su eFuse.

Limitazioni: Costo dei componenti superiore rispetto alle soluzioni con diodo Schottky e ulteriori considerazioni progettuali relative al pilotaggio del gate.

Le applicazioni che richiedono la selezione automatica della sorgente di alimentazione o ingressi di alimentazione ridondanti adottano spesso un'architettura ORing per migliorare ulteriormente l'affidabilità del sistema.

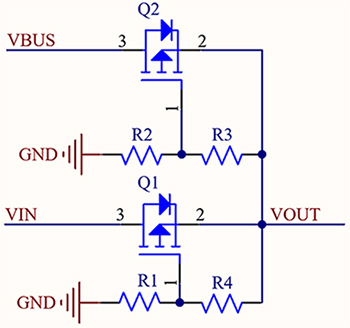

Architettura di alimentazione ORing per la selezione automatica della sorgente di alimentazione

Le architetture di alimentazione ORing sono ampiamente utilizzate nei sistemi dotati di più sorgenti di alimentazione, come ad esempio un alimentatore esterno insieme a un ingresso USB oppure una batteria di backup. Invece di affidarsi a un singolo dispositivo di protezione, la configurazione ORing seleziona automaticamente la sorgente di alimentazione con la tensione più elevata, impedendo al contempo il ritorno di corrente tra le diverse alimentazioni.

Ogni percorso di alimentazione si comporta come un diodo ideale, consentendo il flusso di corrente esclusivamente verso il carico. Questo evita la conduzione incrociata (cross-conduction) tra le sorgenti e permette transizioni fluide tra le diverse alimentazioni senza generare correnti circolanti.

Nell'esempio mostrato in precedenza, il funzionamento della commutazione dell'alimentazione avviene come segue:

      1. Quando sono disponibili sia VIN sia VBUS, VIN ha la priorità e fornisce alimentazione a VOUT, mentre il percorso VBUS rimane bloccato.
      2. Se VIN viene rimosso, il circuito trasferisce automaticamente il carico a VBUS senza interrompere il funzionamento del sistema.
      3. Quando VIN viene ripristinato, il circuito commuta automaticamente nuovamente il carico su VIN. Nella configurazione con diodi Schottky, la corrente scorre attraverso D2 quando VIN supera VBUS e attraverso D1 quando VIN non è disponibile. Nella configurazione con PMOS, Q1 conduce quando VIN è attivo, mentre Q2 alimenta il carico quando VIN è assente.

Il circuito di commutazione a doppia alimentazione ORing descritto in questo articolo è coperto da un brevetto per modello di utilità. L'architettura ORing in sé, tuttavia, è una tecnica di gestione dell'alimentazione consolidata e ampiamente adottata nei sistemi elettronici.

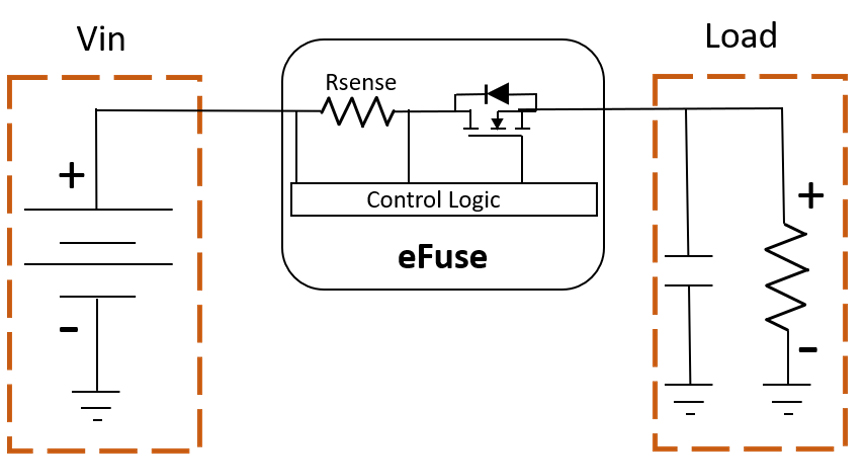

3. Protezione da sovracorrente mediante un eFuse

Per le applicazioni che richiedono un livello superiore di protezione, un fusibile elettronico (eFuse) offre una soluzione più completa rispetto ai circuiti di protezione discreti. Oltre alla protezione da sovracorrente, i moderni dispositivi eFuse integrano, all'interno di un singolo circuito integrato (IC), la protezione contro l'inversione di polarità, il blocco della corrente inversa e molteplici funzioni di protezione programmabili.

La maggior parte degli eFuse industriali integra MOSFET back-to-back per impedire il flusso di corrente inversa durante interruzioni dell'alimentazione in ingresso o condizioni di abbassamento della tensione (voltage brownout). Questa architettura consente di mantenere la tensione di uscita isolata dall'alimentazione di ingresso, contribuendo a proteggere sia la sorgente di alimentazione sia i circuiti a valle.

Oltre alla limitazione della corrente, i dispositivi eFuse generalmente offrono il controllo programmabile della velocità di salita della tensione in uscita (output slew-rate control), soglie regolabili di sovratensione (OVP) e sottotensione (UVLO) e funzioni di segnalazione dei guasti. I pin di abilitazione dedicati (enable pins) consentono di accendere o spegnere esternamente i MOSFET interni, supportando inoltre una modalità di spegnimento con corrente di standby estremamente ridotta. Le uscite di stato e le funzioni di monitoraggio della corrente semplificano ulteriormente la diagnostica del sistema e la gestione dell'alimentazione.

Molti circuiti integrati eFuse industriali offrono inoltre diverse modalità di risposta ai guasti, come modalità interruttore automatico (circuit breaker), blocco permanente (latch-off) o riavvio automatico (automatic retry). Queste funzioni consentono ai progettisti di ottimizzare il comportamento del sistema in base alle diverse applicazioni. L'ampio intervallo della tensione di ingresso supportato semplifica inoltre la progettazione della protezione contro le sovratensioni in ambienti industriali particolarmente impegnativi.

Vantaggi: Integra protezione da sovratensione (OVP), sovracorrente (OCP), sovratemperatura (OTP), blocco della corrente inversa e protezione rapida dai guasti in un unico dispositivo. La bassa resistenza di conduzione (on-resistance) dei MOSFET integrati riduce al minimo la dissipazione di potenza, migliorando al contempo l'efficienza complessiva del sistema.

Limitazioni: Costo dei componenti superiore rispetto alle soluzioni di protezione discrete.

Nessun singolo metodo di protezione è adatto a ogni applicazione. In base ai requisiti del sistema, i progettisti possono scegliere tra diodi Schottky, diodi ideali PMOS, architetture ORing o dispositivi eFuse per ottenere il miglior equilibrio tra efficienza, capacità di protezione, costo e affidabilità del sistema. La scelta della strategia più appropriata per la protezione dell'alimentazione di ingresso rappresenta un passaggio fondamentale per realizzare sistemi industriali ed embedded robusti.

Domande frequenti (FAQ)

1. Perché la protezione dell'alimentazione di ingresso è importante per gli smart display?
Gli smart display vengono comunemente impiegati nell'automazione industriale, nelle apparecchiature medicali, nei sistemi di trasporto e nei dispositivi embedded, dove possono verificarsi anomalie dell'alimentazione quali inversione di polarità, sovracorrente, eventi di hot-plug e transitori di tensione. Un circuito di protezione dell'alimentazione di ingresso progettato correttamente aiuta a prevenire guasti del sistema, migliora la stabilità dell'alimentazione e aumenta l'affidabilità complessiva del prodotto e la sua durata operativa.

2. Qual è la differenza tra un diodo Schottky e un diodo ideale PMOS?
I diodi Schottky offrono una soluzione semplice ed economica per la protezione contro l'inversione di polarità, ma introducono una caduta di tensione diretta e conseguenti perdite di potenza. I circuiti con diodo ideale PMOS riducono significativamente le perdite di conduzione e migliorano l'efficienza energetica, risultando quindi adatti alle applicazioni in cui il risparmio energetico è un requisito più importante. Il compromesso consiste in una maggiore complessità del circuito e in un costo superiore dei componenti.

3. Quando dovrebbe essere utilizzata un'architettura di alimentazione ORing?
Le architetture di alimentazione ORing vengono comunemente utilizzate nei sistemi dotati di più sorgenti di alimentazione, come un alimentatore esterno in corrente continua (DC) e un'alimentazione USB, oppure un'alimentazione primaria con una batteria di backup. Queste architetture selezionano automaticamente la sorgente di alimentazione disponibile, impedendo il ritorno di corrente e la conduzione incrociata tra le diverse alimentazioni, garantendo così un funzionamento continuo del sistema.

4. In cosa differisce un eFuse rispetto a un fusibile tradizionale?
A differenza dei fusibili tradizionali, i dispositivi eFuse integrano molteplici funzioni di protezione all'interno di un singolo circuito integrato (IC). Oltre alla protezione da sovracorrente, generalmente offrono protezione da sovratensione (OVP), sottotensione (UVLO), sovratemperatura (OTP), blocco della corrente inversa, limitazione programmabile della corrente e risposta configurabile ai guasti. Per queste caratteristiche risultano particolarmente adatti alle applicazioni di gestione dell'alimentazione in ambito industriale ed embedded.

5. Come è possibile prevenire la corrente inversa quando USB e alimentazione esterna sono collegate contemporaneamente?
La corrente inversa può essere efficacemente prevenuta utilizzando un'architettura ORing, un circuito con diodo ideale PMOS oppure un eFuse dotato di funzione di blocco della corrente inversa. Queste soluzioni gestiscono automaticamente la selezione della sorgente di alimentazione, impedendo al contempo che la corrente fluisca tra ingressi di alimentazione differenti.

6. Come può essere migliorata l'affidabilità del sistema di alimentazione di uno smart display?
Una progettazione robusta della protezione dell'alimentazione di ingresso combina generalmente la protezione contro l'inversione di polarità, il blocco della corrente inversa e la protezione da sovracorrente. La scelta della combinazione più appropriata tra diodi Schottky, diodi ideali PMOS, architetture ORing o dispositivi eFuse, in base ai requisiti del sistema, contribuisce a migliorare l'integrità dell'alimentazione, aumentare l'affidabilità del sistema e prolungare la vita utile del prodotto.
